Lựa chọn dầu mỡ bôi trơn cho dây chuyền SMT và lò sấy bảng mạch

Dầu mỡ bôi trơn cho dây chuyền SMT đóng vai trò quan trọng trong việc duy trì chuyển động ổn định, bảo vệ vòng bi, cơ cấu truyền động và xích tải. Đặc biệt tại lò reflow, lò sấy bảng mạch và lò đóng rắn keo, nhiệt độ cao có thể khiến chất bôi trơn nhanh xuống cấp, hình thành cặn và làm tăng nhu cầu bảo trì.

Lựa chọn đúng sản phẩm giúp giảm mài mòn, hạn chế kẹt xích, nóng ổ trục và dừng máy ngoài kế hoạch. Với nhà máy điện tử, quá trình bôi trơn còn cần kiểm soát lượng dầu mỡ để tránh văng, nhỏ giọt hoặc gây nhiễm bẩn bảng mạch.

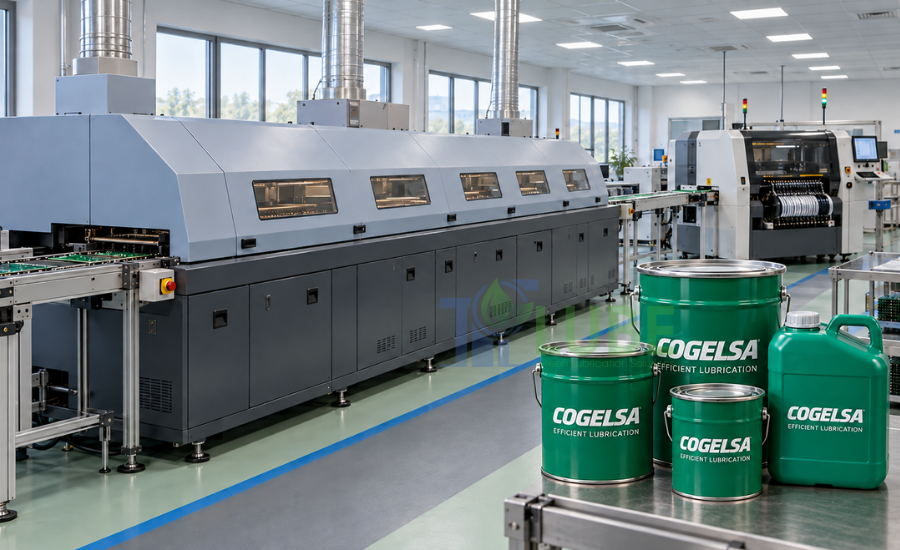

TPT cung cấp các giải pháp COGELSAcho từng nhóm ứng dụng: dầu xích kết hợp làm sạch, dầu xích chịu nhiệt, mỡ polyurea, mỡ PFPE và chất bôi trơn graphite cho cơ cấu nhiệt độ đặc biệt cao.

Dầu mỡ bôi trơn cho dây chuyền SMT cần lựa chọn theo từng cơ cấu

Một dây chuyền sản xuất bo mạch SMT tiêu chuẩn bao gồm nhiều công đoạn: máy in kem hàn (solder paste printer), máy gắp đặt linh kiện tốc độ cao (pick and place), băng tải trung chuyển và lò hàn reflow. Mỗi cơ cấu đều có các yêu cầu kỹ thuật riêng biệt.

Nhiệt độ để chọn dầu mỡ là nhiệt độ thực tế tại điểm bôi trơn. Nhiệt độ cài đặt của lò, nhiệt độ xích và nhiệt độ vòng bi bên ngoài có thể khác nhau đáng kể.

Dầu mỡ bôi trơn cho dây chuyền SMT: Lựa chọn dầu cho xích tải

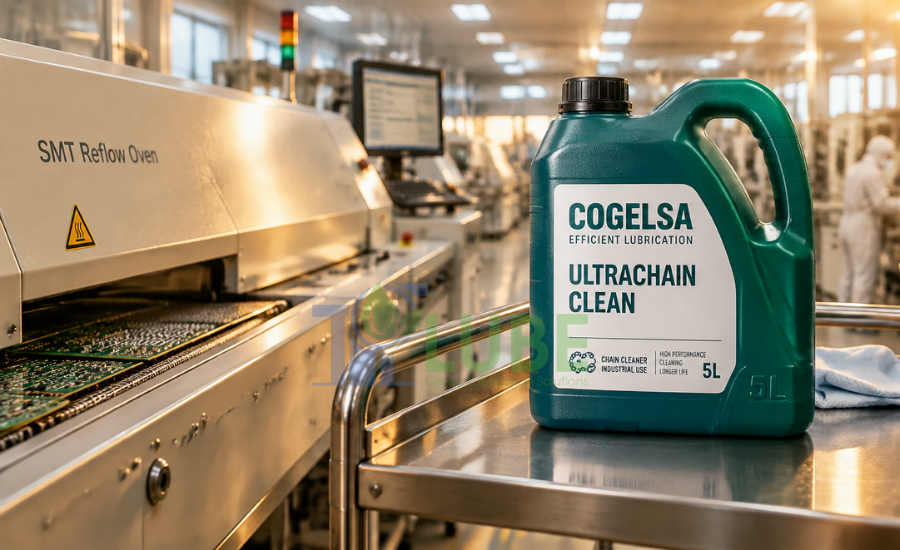

1. Dầu mỡ bôi trơn cho dây chuyền SMT cần kết hợp làm sạch xích

Cặn dầu cũ tích tụ tại chốt, bạc và con lăn có thể cản trở dầu mới đi vào vùng ma sát. Khi đó, chỉ tăng lượng dầu bổ sung chưa chắc cải thiện được tình trạng bôi trơn.

COGELSA ULTRACHAIN CLEAN là dầu tổng hợp gốc ester, kết hợp bôi trơn và hỗ trợ làm sạch cặn trên xích. Sản phẩm có độ nhớt khoảng 68,9 mm²/s tại 40°C, nhiệt độ làm việc đến 250°C.

ULTRACHAIN CLEAN phù hợp với hệ thống xích cần:

• Hỗ trợ hòa tan và loại bỏ cặn dầu cũ.
• Cải thiện khả năng tiếp cận các vùng ma sát bên trong khớp xích.
• Duy trì bôi trơn trong quá trình làm sạch.
• Giảm công việc vệ sinh thủ công khi áp dụng đúng quy trình.

Khi sử dụng trên dây chuyền điện tử, cần kiểm soát lượng cấp và thu gom dầu, cặn thải để tránh tiếp xúc với PCB. Với xích ngoài vùng nóng, lựa chọn sản phẩm vẫn cần dựa trên độ nhớt, tải và tốc độ; chức năng làm sạch được ưu tiên khi hệ thống có nhu cầu xử lý cặn.

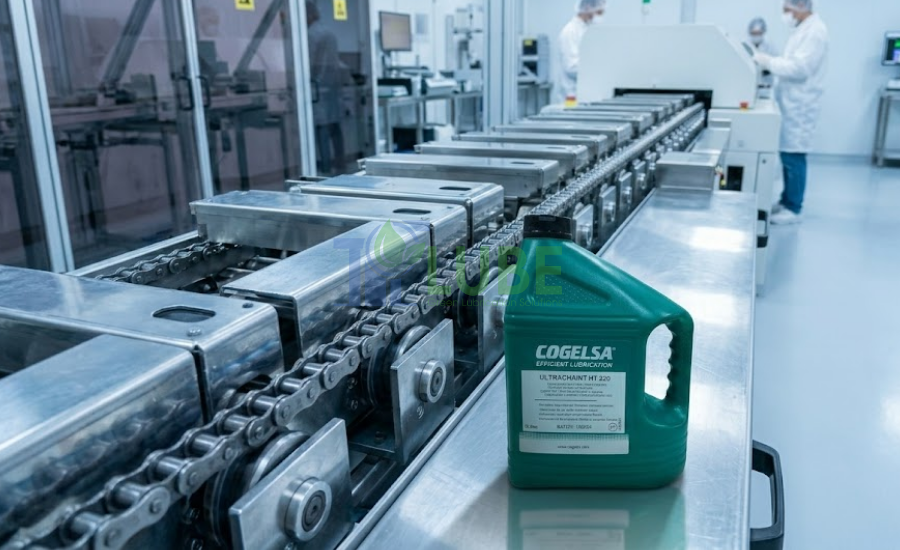

2. Dầu mỡ bôi trơn cho dây chuyền SMT có xích tải lò sấy nhiệt cao

Xích tải trong lò sấy và vùng gia nhiệt làm việc liên tục dưới tác động của nhiệt. Dầu không phù hợp có thể nhanh suy giảm, làm tăng ma sát và tích tụ cặn tại khớp xích.

COGELSA ULTRACHAIN HT là dầu xích tổng hợp gốc ester, có các cấp độ nhớt ISO VG 220 và 320, phù hợp cho xích làm việc ở nhiệt độ đến 250°C.

Những đặc tính nổi bật của ULTRACHAIN HT gồm:

• Khả năng bôi trơn và bám trên bề mặt kim loại.
• Chống oxy hóa, hạn chế hình thành cặn trong điều kiện nhiệt cao.
• Chống mài mòn và chịu cực áp.
• Phù hợp với nhiều phương pháp cấp dầu, tùy cấu hình thiết bị.

ULTRACHAIN HT là lựa chọn cho xích tải lò sấy, xích truyền động vùng nóng và các cơ cấu dùng dầu chịu nhiệt khi đáp ứng yêu cầu của máy.

Cấp VG 220 hay VG 320 cần được chọn theo tải, tốc độ, nhiệt độ và khả năng thấm dầu vào khớp xích. Dầu có độ nhớt cao hơn không mặc nhiên bôi trơn tốt hơn nếu hệ thống khó cấp dầu hoặc khe hở cần dầu thấm nhanh.

Dầu mỡ bôi trơn cho dây chuyền SMT: Lựa chọn mỡ chịu nhiệt

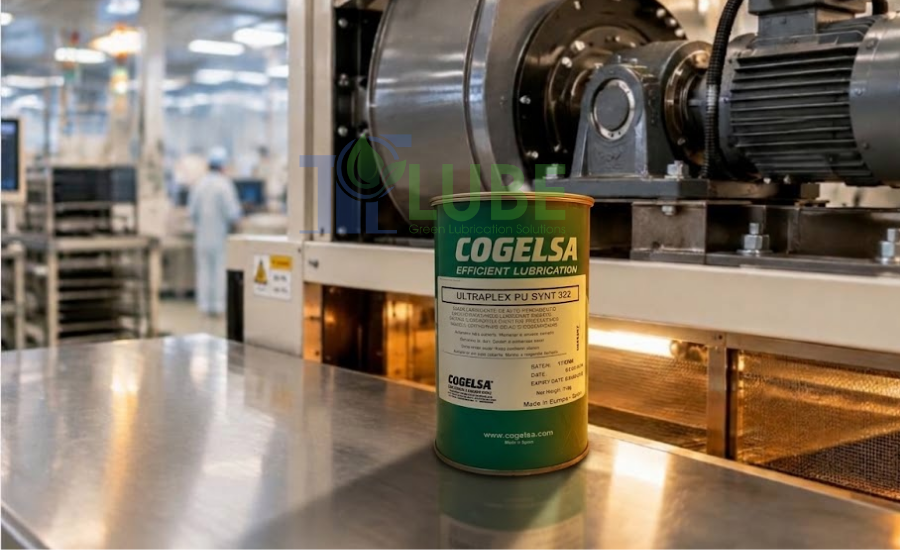

1. Dầu mỡ bôi trơn cho dây chuyền SMT với ULTRAPLEX PU SYNT 322

COGELSA ULTRAPLEX PU SYNT 322 là mỡ dầu tổng hợp, chất làm đặc polyurea, dành cho vòng bi và cơ cấu làm việc ở nhiệt độ cao.

Thông số chính:

• Cấp đặc: NLGI 2.
• Độ nhớt dầu gốc tại 40°C: 320 mm²/s.
• Nhiệt độ làm việc: −20 đến +200°C.
• Đỉnh nhiệt: đến +220°C với chu kỳ bổ sung phù hợp.

PU SYNT 322 có khả năng ổn định nhiệt, chống oxy hóa, chịu tải và bảo vệ chống ăn mòn. Khả năng chống nước và hơi nước giúp sản phẩm đáp ứng thêm những vị trí có độ ẩm hoặc điều kiện vận hành khắc nghiệt.

Trên hệ thống lò sấy và thiết bị phụ trợ, sản phẩm phù hợp để lựa chọn cho vòng bi, gối đỡ, động cơ và cơ cấu được thiết kế dùng mỡ chịu nhiệt, sau khi đối chiếu tải và tốc độ.

Với ray trượt chính xác, vòng bi nhỏ hoặc cơ cấu tốc độ cao của máy gắp đặt linh kiện, cần chọn mỡ theo yêu cầu riêng của bộ phận đó.

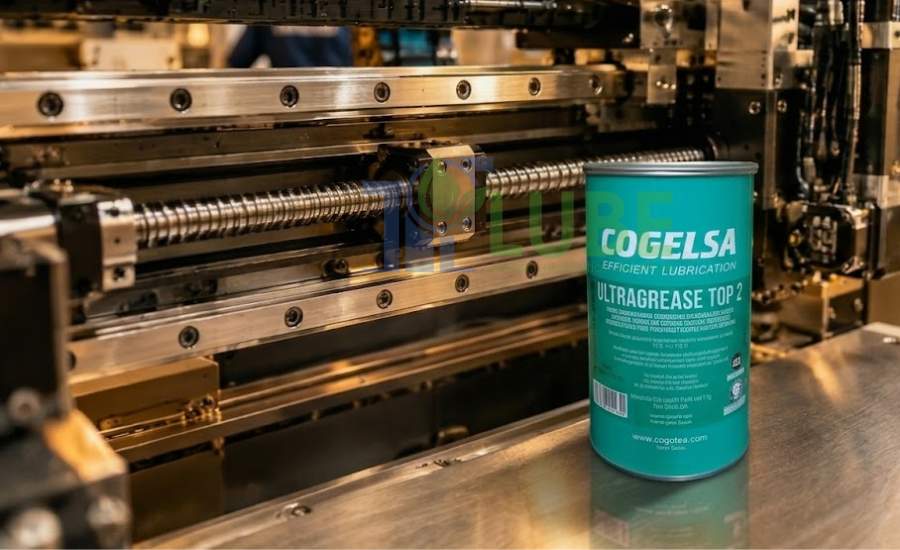

2. Dầu mỡ bôi trơn cho dây chuyền SMT với ULTRAGREASE TOP 2

Ở các điểm dùng mỡ có nhiệt độ cao hơn hoặc môi trường khắc nghiệt hơn, COGELSA ULTRAGREASE TOP 2 là giải pháp mỡ tổng hợp PFPE, sử dụng chất làm đặc PTFE.

Thông số chính:

• Cấp đặc: NLGI 2.
• Nhiệt độ làm việc: −30 đến +260°C.
• Độ nhớt dầu gốc tại 40°C: 510 mm²/s.
• Hao hụt bay hơi: dưới 0,5% sau 22 giờ ở 204°C, theo ASTM D2595.

TOP 2 có độ ổn định nhiệt cao, chống lão hóa và chịu nhiều môi trường hóa chất. Sản phẩm được lựa chọn cho vòng bi, ổ trượt và cơ cấu chịu nhiệt cao khi thiết kế máy, tải trọng và tốc độ phù hợp.

Khi chuyển sang TOP 2, cần làm sạch dầu mỡ cũ và sử dụng dụng cụ cấp mỡ riêng để tránh lẫn chất bôi trơn khác. Lượng nạp và chu kỳ bổ sung cần được kiểm soát, đặc biệt tại các vị trí gần đường vận chuyển bảng mạch.

Dầu mỡ bôi trơn cho dây chuyền SMT ở cơ cấu nhiệt độ đặc biệt cao

COGELSA ULTRADRY 320 chứa graphite siêu mịn phân tán trong chất lỏng tổng hợp, dùng cho xích, ổ đỡ, bề mặt trượt và các cơ cấu chịu nhiệt rất cao.

Sản phẩm đáp ứng ứng dụng đến 450°C, có thể đến 600°C khi được tái bôi trơn đầy đủ. Ở vùng nhiệt cao, graphite đảm nhiệm vai trò bôi trơn rắn; không nên hiểu các mức nhiệt này là khả năng duy trì màng dầu lỏng thông thường.

ULTRADRY 320 dành cho những cơ cấu đặc thù cho phép sử dụng graphite. Với nhà máy điện tử, cần đánh giá khả năng phát tán chất rắn và bố trí cách ly phù hợp để tránh nhiễm bẩn bảng mạch.

Bảng lựa chọn dầu mỡ bôi trơn cho dây chuyền SMT

Việc lựa chọn cuối cùng cần căn cứ vào đúng vị trí bôi trơn, nhiệt độ thực tế, tải, tốc độ và yêu cầu của nhà sản xuất thiết bị.

Sử dụng dầu mỡ bôi trơn cho dây chuyền SMT đúng cách

Để dầu mỡ phát huy hiệu quả, nhà máy cần quản lý đồng thời sản phẩm và phương pháp cấp:

• Đúng loại: đánh dấu mã dầu mỡ tại từng điểm bôi trơn, tránh dùng lẫn.
• Đúng lượng: cấp đủ cho vùng ma sát, hạn chế dầu nhỏ giọt và mỡ dư bị đẩy ra ngoài.
• Đúng vị trí: đưa dầu đến khớp xích, đưa mỡ đến đúng đường cấp của ổ trục.
• Đúng chu kỳ: điều chỉnh theo thời gian vận hành, nhiệt độ và tình trạng thực tế.
• Giữ sạch: vệ sinh đầu cấp, dụng cụ và xử lý dầu mỡ thải theo quy trình bảo trì.

Với hệ thống cấp dầu tự động, cần kiểm tra cả lưu lượng và vị trí vòi cấp. Có dầu trong bình chứa chưa đồng nghĩa dầu đã đến đúng điểm cần bôi trơn.

Câu hỏi thường gặp (FAQ)

1. Dầu mỡ bôi trơn cho dây chuyền SMT có thể dùng chung một loại không?

Không nên dùng chung cho toàn bộ dây chuyền. Xích tải, vòng bi vùng nóng, ray trượt và vít me có yêu cầu khác nhau về độ nhớt, khả năng chịu nhiệt và lượng cấp.

2. Dầu mỡ bôi trơn cho dây chuyền SMT nên chọn PU SYNT 322 hay TOP 2?

PU SYNT 322 phù hợp với các điểm dùng mỡ có nhiệt độ đến 200°C và điều kiện tải, tốc độ tương ứng. TOP 2 đáp ứng nhiệt độ đến 260°C và điều kiện khắc nghiệt hơn. Cần đối chiếu thêm thiết kế ổ trục và khả năng làm sạch khi chuyển đổi mỡ.

3. Dầu mỡ bôi trơn cho dây chuyền SMT có cần chịu nhiệt bằng nhiệt độ cài đặt lò?

Cần chọn theo nhiệt độ tại điểm bôi trơn. Vòng bi ngoài buồng nóng và xích đi qua vùng gia nhiệt có thể chịu mức nhiệt khác nhau, dù cùng thuộc một lò.

4. Dầu mỡ bôi trơn cho dây chuyền SMT chứa graphite có dùng gần bảng mạch được không?

Chỉ sử dụng khi cơ cấu cho phép và có biện pháp kiểm soát nhiễm bẩn phù hợp. ULTRADRY 320 phù hợp với các cơ cấu xích tải làm việc ở vùng nhiệt độ trên 300°C.

TPT - Cung cấp dầu mỡ bôi trơn cho dây chuyền SMT

TPT cung cấp chính hãng dầu mỡ bôi trơn COGELSA, hỗ trợ lựa chọn sản phẩm cho xích tải, lò sấy, vòng bi chịu nhiệt và cơ cấu truyền động trong nhà máy sản xuất điện tử.

Dựa trên model máy, vị trí bôi trơn, nhiệt độ và sản phẩm đang sử dụng, TPT tư vấn loại dầu mỡ, phương án chuyển đổi và cách cấp phù hợp với điều kiện vận hành của khách hàng.
